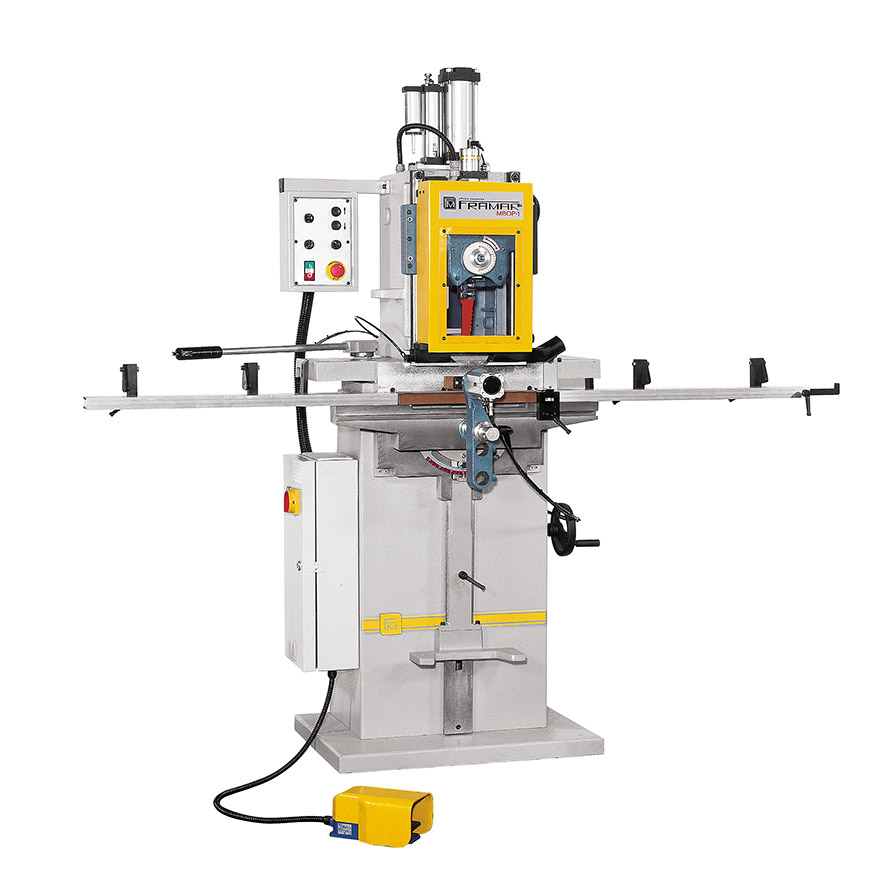

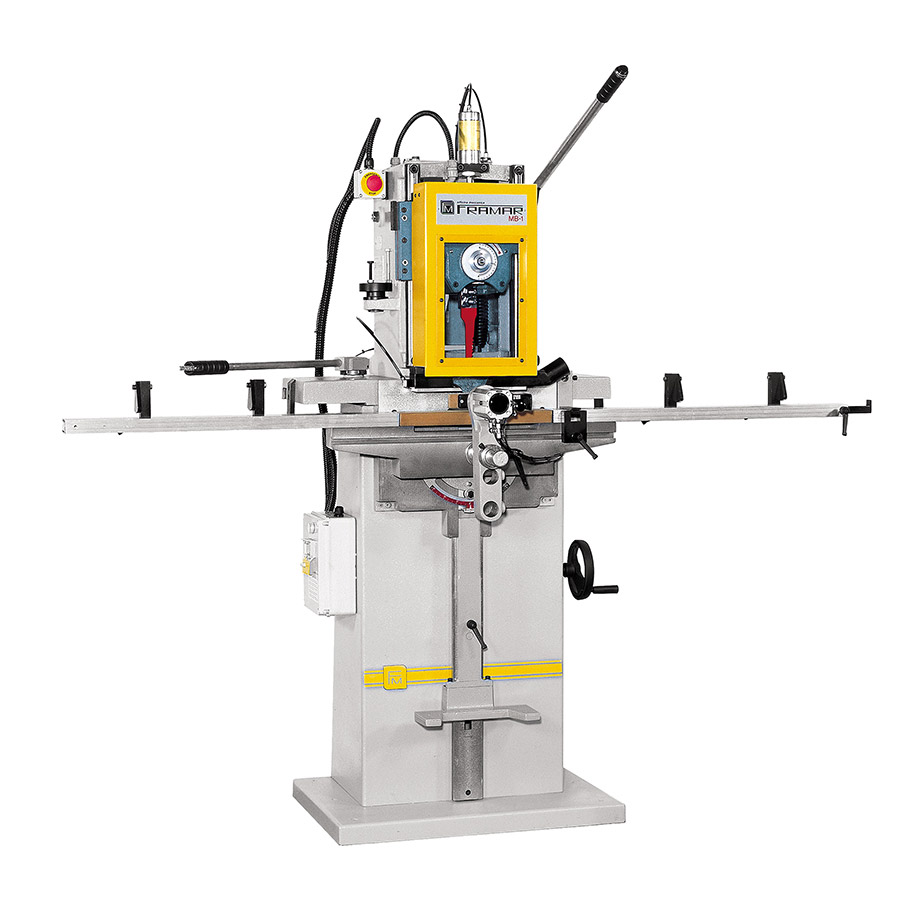

FRAMAR – Mortaiseuse à bois verticale – MB1 / MBOP1

Description :

Fiche technique – Mortaiseuse

Identification générale

Type de machine : mortaiseuse
Usage : réalisation de mortaises précises en menuiserie et ébénisterie

Caractéristiques techniques principales

Motorisation

Puissance moteur outil : 3 HP (2,2 kW)
Vitesse moteur : 2800 tr/min

Courses et mouvements

Course verticale de la tête : 150 mm (utile : 110 mm)
Course transversale de la tête : 120 mm
Course longitudinale de la tête : 240 mm
Course verticale du plan de travail : 150 mm
Inclinaison du plan de travail : ± 45°

Capacités de travail

Hauteur de porte min. / max. : 500 / 1000 mm
Hauteur maximale de la pièce sur table : 180 mm
Longueur de mortaise (1 seule entrée) :

• Minimum : 25 mm
• Maximum : 75 mm

Aspiration et pneumatique

Pression de service : 6 à 8 bar
Diamètre de la bouche d’aspiration : Ø 50 mm
Vitesse de l’air aspiré : 25 m/s
Volume d’air aspiré : 450 m³/h

Dimensions et poids

Dimensions hors tout (L × l × H) : 1000 × 700 × 2030 mm
Poids : 420 kg

Utilisation

La mortaiseuse est utilisée pour :
Réaliser des mortaises précises pour assemblages bois

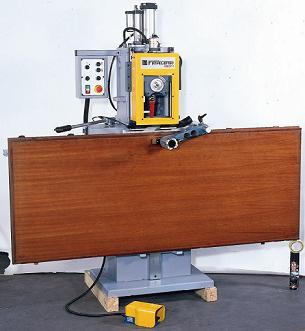

Travailler sur portes, cadres et pièces d’ébénisterie
Effectuer des usinages répétitifs avec précision et stabilité
