FRAMAR – Mortaiseuse a chaine – MC30 / MC50

Description :

Fiche produit – Mortaiseuses MC30 / MC50

Identification générale

Type de machine : mortaiseuse
Usage : réalisation de mortaises précises en menuiserie et ébénisterie

Caractéristiques techniques comparées

Motorisation

• MC30 : 2 HP
• MC50 : 3 HP
• Vitesse moteur : 2800 tr/min pour les deux modèles
• Diamètre arbre moteur : 16 mm (identique)

Plan de travail

Dimensions du plan : 540 × 110 mm (MC30 et MC50)

Courses et réglages

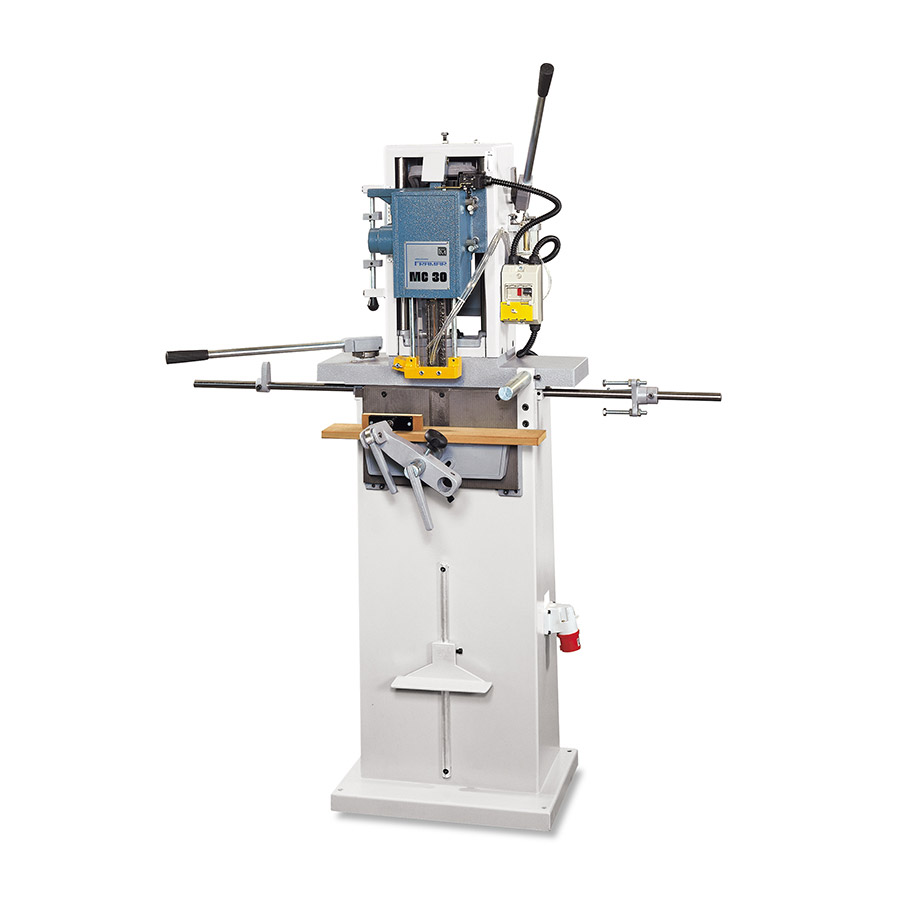

MC30

• Course verticale de la tête : 180 mm
• Course transversale de la tête : 80 mm
• Course longitudinale de la tête : 200 mm
• Course verticale du plan de travail : 160 mm

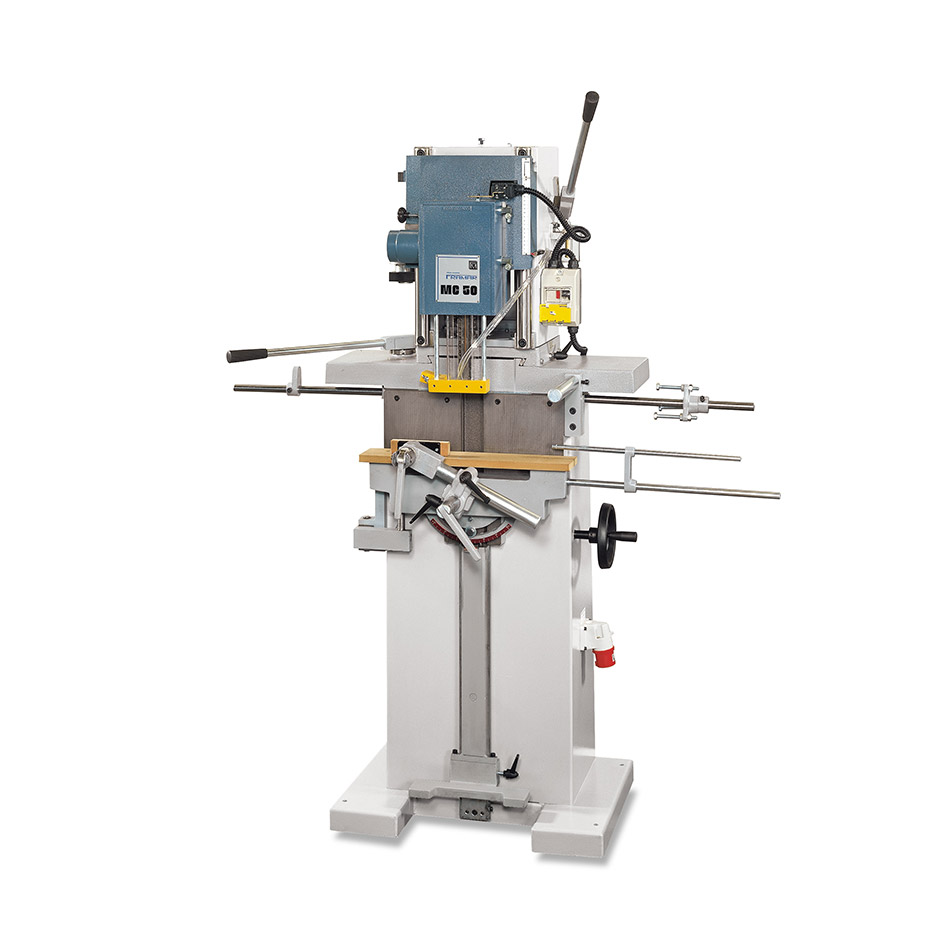

MC50

• Course verticale de la tête : 180 mm
• Course transversale de la tête : 150 mm
• Course longitudinale de la tête : 260 mm
• Course verticale du plan de travail : 190 mm

Angles et orientations

Inclinaison du plan de travail : ± 45° (MC30 et MC50)
Rotation de la tête : ± 45° (MC30 et MC50)

Capacités de travail

Hauteur maximale de passage :

• MC30 : 900 mm
• MC50 : 1000 mm

Dimensions et poids

MC30
Dimensions (L × l × H) : 750 × 600 × 1700 mm
Poids : 210 kg

MC50
Dimensions (L × l × H) : 900 × 700 × 1800 mm
Poids : 370 kg

Utilisation

Les mortaiseuses MC30 et MC50 sont conçues pour :
Réaliser des mortaises précises pour assemblages bois
Travaux de menuiserie et d’ébénisterie
Usinages répétitifs nécessitant précision et stabilité
Production de pièces en série ou sur mesure
