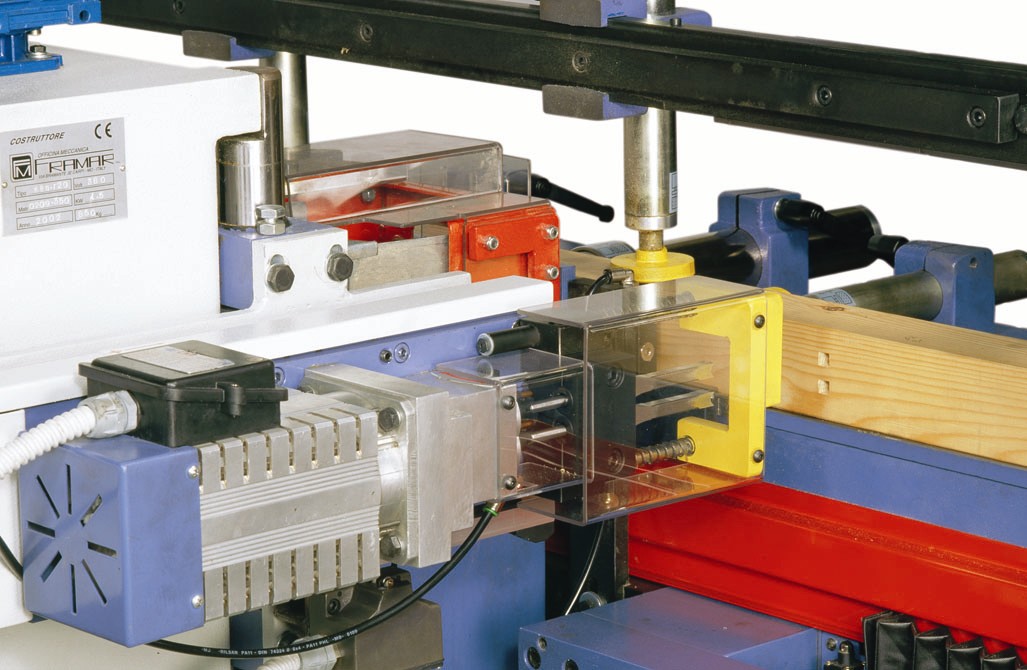

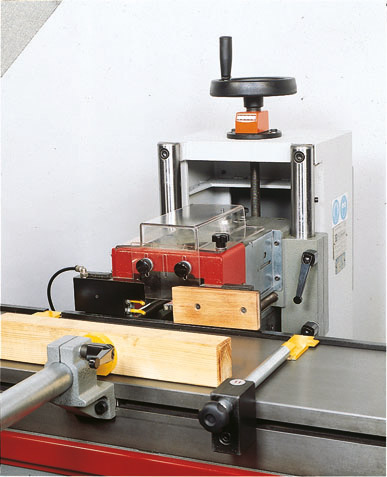

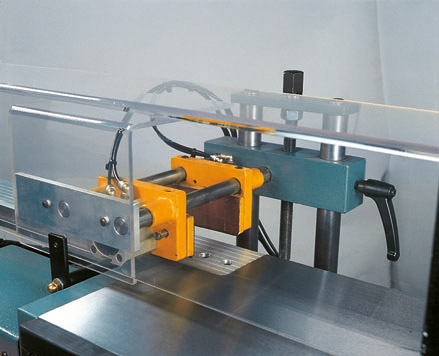

FRAMAR – Mortaiseuse Horizontal à commande numérique – MBO T20

Description :

Fiche technique – Centre d’usinage / Mortaiseuse CN

Identification générale

Type de machine : centre d’usinage / mortaiseuse à commande numérique (CN)
Usage : usinage de précision, mortaisage automatisé en atelier de menuiserie et ébénisterie

Caractéristiques techniques principales

Dimensions et motorisation

Dimensions du plan de travail : 260 × 1780 mm
Hauteur du plan de travail : 900 mm
Puissance moteur principal : 2,2 kW
Vitesse moteur : 2900 tr/min
Puissance moteur réducteur : 0,35 kW
Poids machine : 700 kg

Axes et courses

Axe X (longitudinal – CN) : 420 mm
Axe Y (transversal – CN) : 150 mm
Axe Z (vertical – CN) : 80 mm
Course verticale du plan de travail : 150 mm

Transmission et contrôle

Transmission des axes : vis à recirculation de billes
Contrôle position : codeurs avec contrôle précis
Précision de positionnement : haute précision CNC
Réglage des axes : commande numérique

Capacités d’usinage

Profondeur maximale de mortaise : 25 mm
Largeur maximale d’usinage : 110 mm
Longueur maximale d’usinage : 270 mm

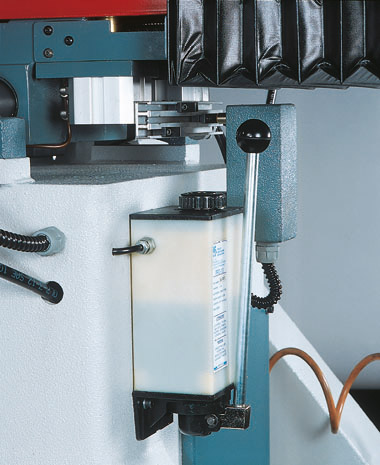

Systèmes hydraulique et pneumatique

Centrale hydraulique : 0,23 kW
Pression hydraulique : 50 bar
Équipements pneumatiques : oui

Dimensions et installation

Dimensions hors tout (L × l × H) : 2600 × 1200 × 1400 mm
Dimensions d’installation : 3500 × 1200 × 1300 mm
Dimensions emballage : 600 × 600 × 1000 mm
Poids emballé : 77 kg

Niveau sonore

Niveau de pression sonore moyen : 83 dB(A)
Niveau sonore au poste opérateur : 85 dB(A)

Sécurité et conformité

Conformité : normes CE
Sécurité opérateur : respect des seuils acoustiques, EPI recommandés

Fonction et utilisation

Ce centre d’usinage CN mortaiseuse est conçu pour :
Réaliser des mortaises avec une grande précision grâce à la commande numérique
Automatiser les opérations d’usinage
Effectuer des productions répétitives avec contrôle précis des axes
Optimiser la productivité en atelier bois industriel ou professionnel

Résumé rapide

Type : centre d’usinage CN
Puissance : 2,2 kW
Courses CN : 420 / 150 / 80 mm
Profondeur mortaise : jusqu’à 25 mm
Poids : 700 kg
Technologie : vis à billes + contrôle numérique
