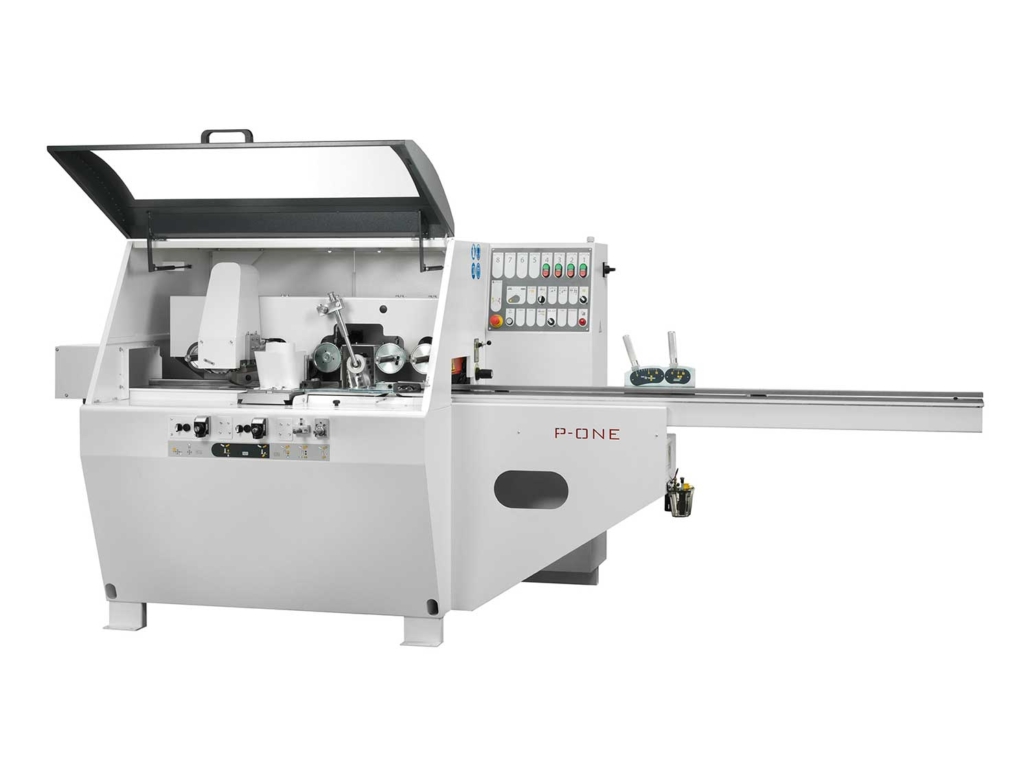

FUTURA – Corroyeuse 4 faces P.ONE BASIC – P.ONE BASIC

Description :

Fiche technique

Équipement standard

• Bâti monobloc en acier nervuré
• Table d’entrée tubulaire – 2 300 mm
• Transmission Poly-V sur arbres porte-outils
• 1 moteur indépendant par groupe de travail
• Traverse supérieure motorisée avec rouleaux d’entraînement et presseurs réglables simultanément à l’arbre supérieur
• Avance par cardans, double chaîne et moteur 2 vitesses (7 – 14 m/min)
• Entraînement par 4 galets crantés + 1 galet caoutchouc en sortie
• Coussin d’air pour le glissement des pièces
• Arbre vertical gauche réglable avec presseur et guide de sortie
• Pré-dressage côté droit par fraise rasante (sur demande)
• Lecture décimale précision 0,1 mm sur 3e et 4e arbres
• Rouleau de pré-dégauchissage pneumatique commandé au tableau
• Pression pneumatique sur les entraîneurs
• Table lubrifiée manuellement pour bois résineux
• Commandes centralisées avec protections électriques complètes
• Cabine insonorisée avec dispositifs de sécurité
• Arrêt d’urgence, interrupteur cadenassable, circuit basse tension
• Éclairage du compartiment coiffe
• Clés de service fournies

Caractéristiques techniques

Motorisations :

• Arbre dégau (1er groupe) : 4 kW (5,5 HP)
• Toupie droite (2e groupe) : 4 kW (5,5 HP)
• Toupie gauche (3e groupe) : 4 kW (5,5 HP)
• Arbre horizontal supérieur (4e groupe) : 4 kW (5,5 HP)
• Moteur d’avance : 1,5 / 1,1 kW (2 / 1,4 HP)
• Moteur levage traverse : 0,37 kW (0,5 HP)

Capacités :

• Largeur de travail : 25 à 230 mm (outil Ø 125 mm)
• Hauteur de travail : 8 à 130 mm (outil Ø 125 mm)
• Longueur minimale pièce : 350 mm

Fonctionnement :

• Vitesse de rotation des arbres : 6 000 tr/min
• Galets d’entraînement : Ø 130 mm (4 crantés + 1 caoutchouc)

Dimensions & outils :

• Diamètre arbres porte-outils : 40 mm
• Outils horizontaux : 125 × 230 mm
• Outils verticaux : 125 × 130 mm

Aspiration & alimentation :

• Bouches d’aspiration : 4 × Ø 120 mm
• Alimentation électrique : 380/400 V – 50 Hz – triphasé + N
