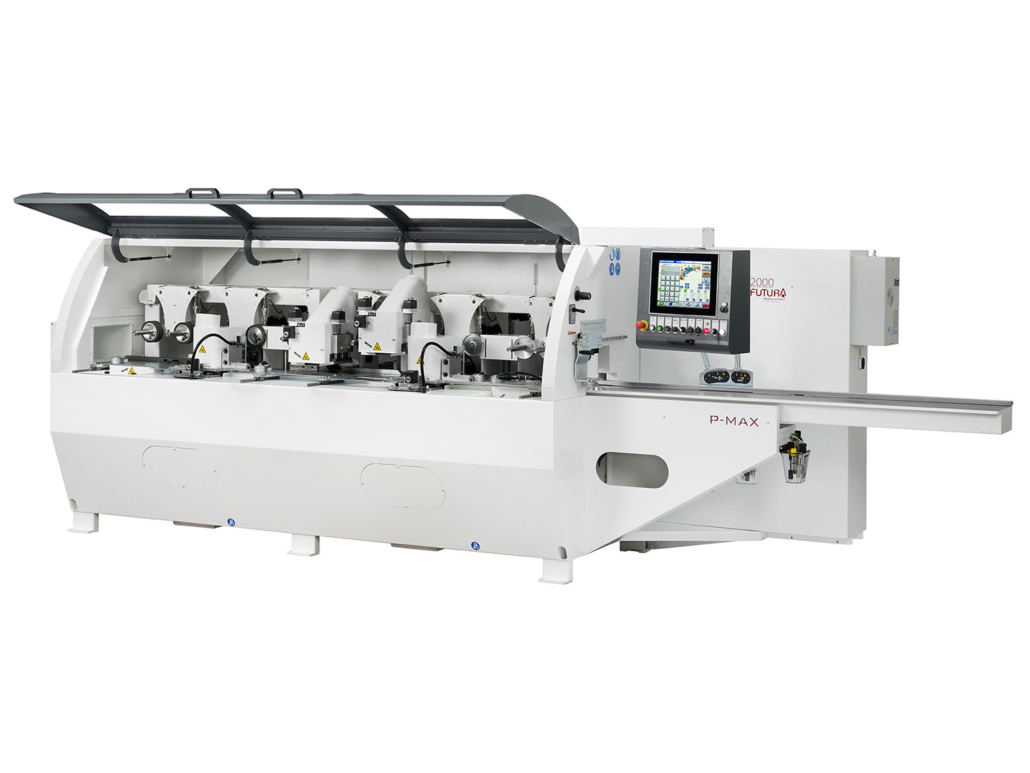

FUTURA – Corroyeuse moulurière 4 faces P.MAX – P.MAX

Description :

Fiche technique

Équipement standard

• Soubassement monobloc en acier fortement nervuré
• Plan d’entrée tubulaire en acier – 2 500 mm
• Plan de travail en HARDOX HB 400 (haute résistance à l’usure)
• Transmission par courroies Poly-V sur arbres porte-outils (rendement optimal)
• 1 moteur indépendant par unité de travail
• Traverse supérieure motorisée sur guidages linéaires à billes, avec rouleaux et presseurs réglés simultanément
• Système d’entraînement par boîtes d’engrenages, joints de cardan, variateur de vitesse avec inverseur et réducteur orthogonal
• Entraînement supérieur sur double colonne avec guidages linéaires à billes
• Entraînement par 4 galets crantés + 2 galets caoutchouc en sortie
• Rouleau fou avant l’arbre universel (si présent)
• Dispositif à coussin d’air pour faciliter le glissement des pièces
• Arbre vertical gauche réglable simultanément avec groupe de pression et guide de sortie
• Système de pré-dressage côté droit par fraise rasante (option)
• Lecture décimale précision 0,1 mm sur 3e, 4e, 5e et 6e arbres
• Système rapide de réglage des outils (2e à 6e groupes)
• Possibilité de fraises à profiler Ø 110 à 200 mm (hors 1er, 4e et universel)
• Réglages axiaux et radiaux des arbres pour précision d’usinage
• Diamètre outil max : 200 mm (au-dessus) / 160 mm (au-dessous)
• Galet pré-dégauchissage pneumatique commandé au tableau
• Pression pneumatique sur les unités d’entraînement
• Table avec lubrification manuelle pour bois résineux
• Démarrage direct moteurs par boutons lumineux
• Cabine insonorisée avec micro-interrupteurs de sécurité
• Tableau électrique avec protection magnétothermique
• Interrupteur général cadenassable + 2 arrêts d’urgence
• Circuit auxiliaire basse tension
• Éclairage compartiment coiffe
• Console mobile pour faciliter les réglages
• Clés de service fournies

Caractéristiques d’usinage

Largeur de travail : 25 à 260 mm (outil Ø 125 mm)
Hauteur de travail : 8 à 180 mm (outil Ø 125 mm)
Longueur minimale pièce : 500 mm

Fonctionnement :

• Vitesse d’avance : 4 à 30 m/min (inverter)
• Vitesse de rotation des arbres : 6 000 tr/min
• Galets d’entraînement : Ø 130 mm (4 crantés + 2 caoutchouc)

Dimensions & outils :

• Diamètre arbres porte-outils : 40 mm
• Outils horizontaux : 125 × 270 mm
• Outils verticaux : 125 × 190 mm

Aspiration & alimentation

• Bouches d’aspiration : 4 × Ø 140 mm
• Alimentation : 380/400 V – 50 Hz – triphasé + N

Motorisations

• Moteur levage traverse : 0,37 kW (0,5 HP)
• Arbre dégau (1er groupe) : 4 kW (5,5 HP)
• Toupie droite (2e groupe) : 4 kW (5,5 HP)
• Toupie gauche (3e groupe) : 4 kW (5,5 HP)
• Arbre horizontal supérieur (4e groupe) : 5,5 kW (7,5 HP)
• Moteur d’avance : 2,2 kW (3 HP)
