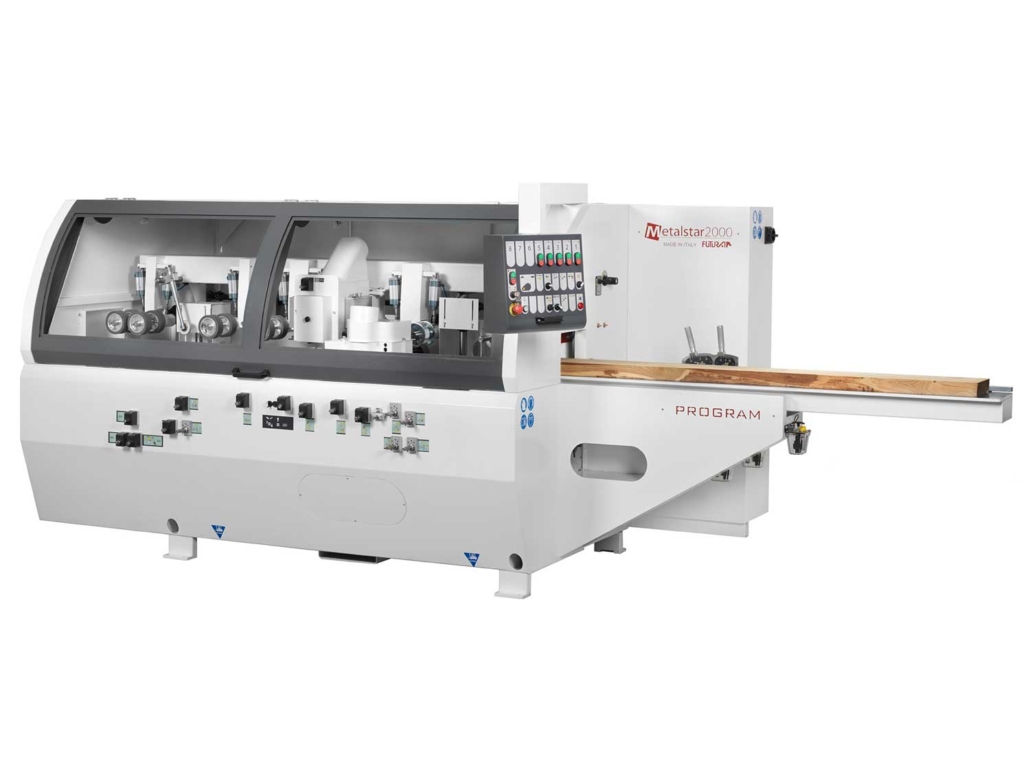

FUTURA – Corroyeuse moulurière 4 faces PROGRAM – PROGRAM

Description :

Équipement standard

• Soubassement monobloc en acier fortement nervuré
• Plan d’entrée tubulaire en acier – longueur 2 500 mm
• Plan de travail en HARDOX HB400
• Transmission par courroies Poly-V sur arbres porte-outils (puissance maximale garantie)
• Traverse supérieure motorisée sur guidages linéaires à recirculation de billes, avec rouleaux d’entraînement et presseurs réglables simultanément à l’arbre supérieur
• Système d’avance par joints de cardan, avec boîtes d’engrenage à bain d’huile et variateur de vitesse avec inverseur
• Dispositif à coussin d’air pour faciliter le glissement du bois
• Entraînement supérieur sur double colonne avec guidages linéaires à billes
• Pression pneumatique sur les groupes d’entraînement avec pressostat

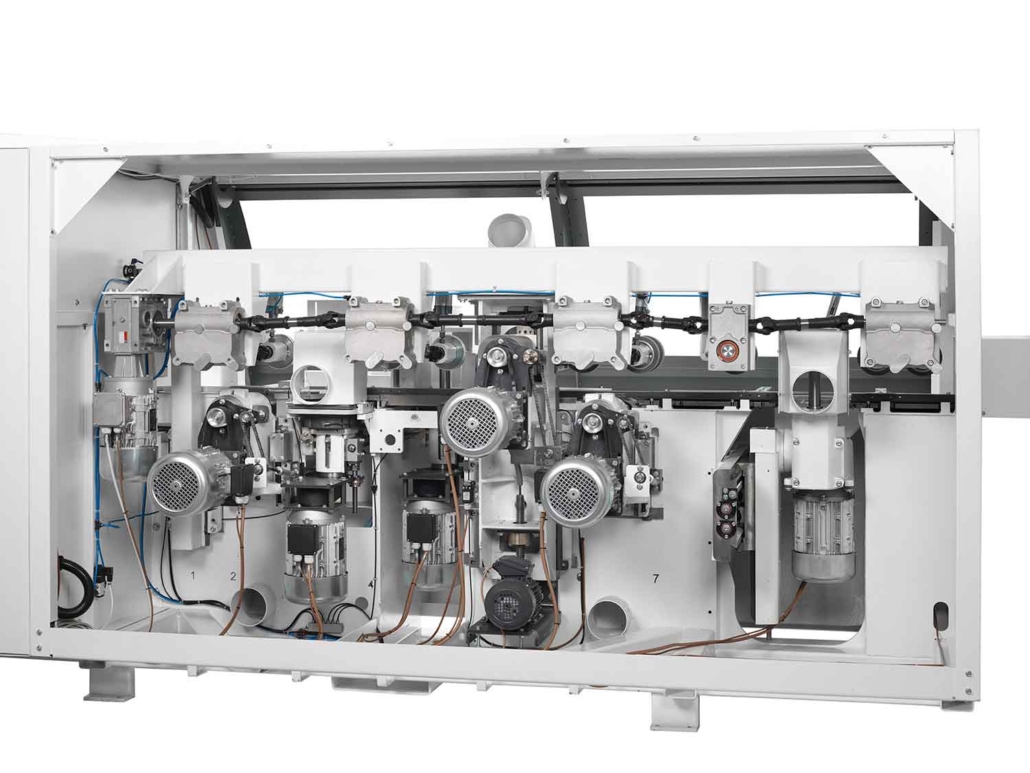

• Chaque arbre porte-outils équipé d’un moteur indépendant
• Arbre vertical gauche réglable simultanément avec le groupe de pression et guide de sortie
• Démarrage étoile/triangle automatique (≥ 7,5 kW) et direct (≤ 5,5 kW)
• Galet pré-rabot pneumatique commandé depuis le tableau
• Système de pré-dressage côté droit par fraise rasante (option)
• Lecture décimale précision 0,1 mm pour les mouvements des 3e et 4e arbres
• Réglage des fraises à profiler sur tous les arbres sauf 1er, 4e et universel
• Réglages axiaux et radiaux des arbres selon diamètre d’outil
• Diamètre outil max : 200 mm (au-dessus) / 180 mm (au-dessous)
• Table avec lubrification manuelle pour bois résineux

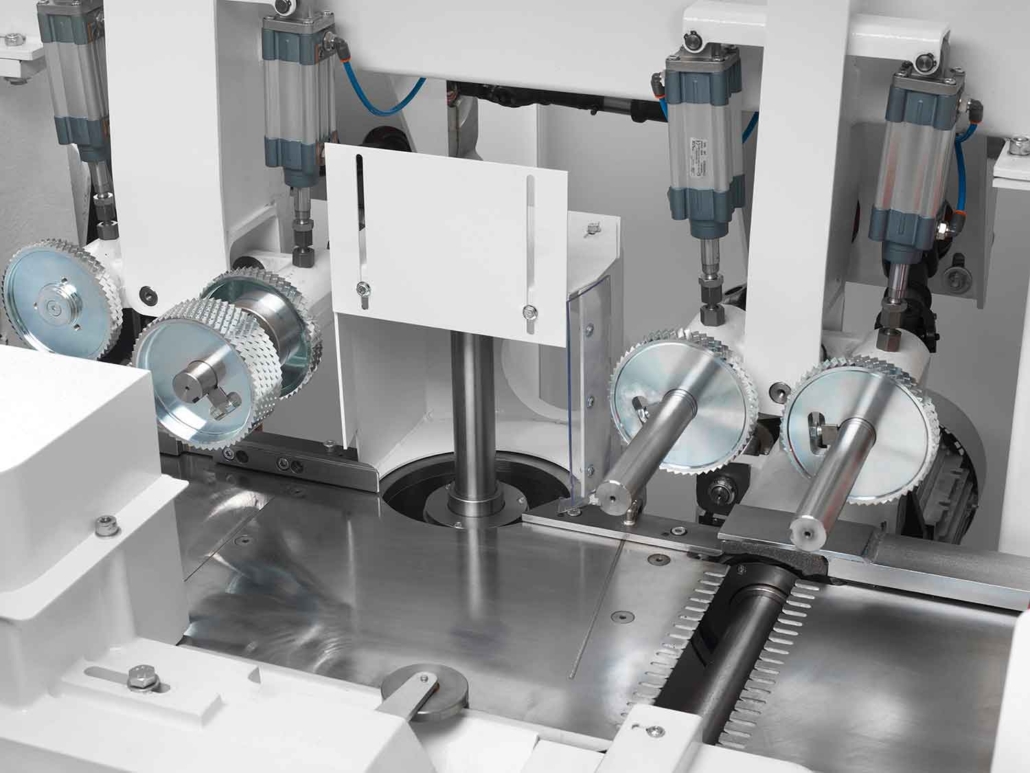

• Entraînement par 4 galets crantés + galets caoutchouc en sortie
• Rouleau fou devant l’arbre universel (si présent)
• Cabine insonorisée avec micro-interrupteurs de sécurité
• Tableau de commande avec protection magnétothermique
• Interrupteur général cadenassable
• 2 poussoirs d’arrêt d’urgence
• Circuit auxiliaire basse tension
• Éclairage compartiment coiffe
• Console mobile pour réglage et démarrage du cycle
• Clés de service fournies

Caractéristiques techniques

Largeur de travail : 25 à 300 mm (outil Ø 125 mm)
Hauteur de travail : 10 à 180 mm (outil Ø 125 mm)
Longueur minimale pièce : 550 mm
Vitesse d’avance : 4 à 30 m/min (variable)
Vitesse de rotation arbres : 6 000 tr/min

Diamètres :

• Arbres horizontaux : 50 mm
• Arbres verticaux : 40 mm
• Outil 1er arbre : 125 mm

Outils à profiler :

• 4e arbre (min) : 110 / 125 / 140 mm
• 4e arbre (max) : 200 mm
• Autres arbres (hors 1er et 4e) : 110 à 200 mm
• Rainure intérieure max : 140 mm

Autres :

• Diamètre galets d’avance : 130 mm
• Bouches d’aspiration : 140 mm
• Alimentation : 380/400 V – 50 Hz – triphasé + N

Motorisations

Moteur d’avance : 3 kW (4 HP)
Moteur levage traverse : 0,37 kW (0,5 HP)

Groupes d’usinage :

• Arbre dégau (1er groupe) : 7,5 kW (10 HP)
• Toupie droite (2e groupe) : 5,5 kW (7,5 HP)
• Toupie gauche (3e groupe) : 5,5 kW (7,5 HP)
• Arbre horizontal supérieur (4e groupe) : 7,5 kW (10 HP)
