MAFELL – Moteur de fraisage – FM 1000 PV-ER

Description :

FICHE TECHNIQUE

Désignation

FM 1000 PV-ER – Moteur de fraisage
Marque : MAFELL

Caractéristiques électriques

• Puissance absorbée : 1 000 W
• Type de moteur : Moteur universel
• Alimentation : 230 V / 50 Hz

Performances

• Vitesse nominale à vide : 4 000 – 25 000 tr/min
• Variation de vitesse : réglage continu, sans échelonnement
• Commande externe : 0 – 10 V
• Fonctions électroniques :
  • Démarrage progressif
  • Vitesse constante en charge
  • Diminution automatique de la vitesse à vide
  • Protection contre la surcharge

Interface outil

• Collier de serrage : 43 mm
• Pince de serrage : 8 mm

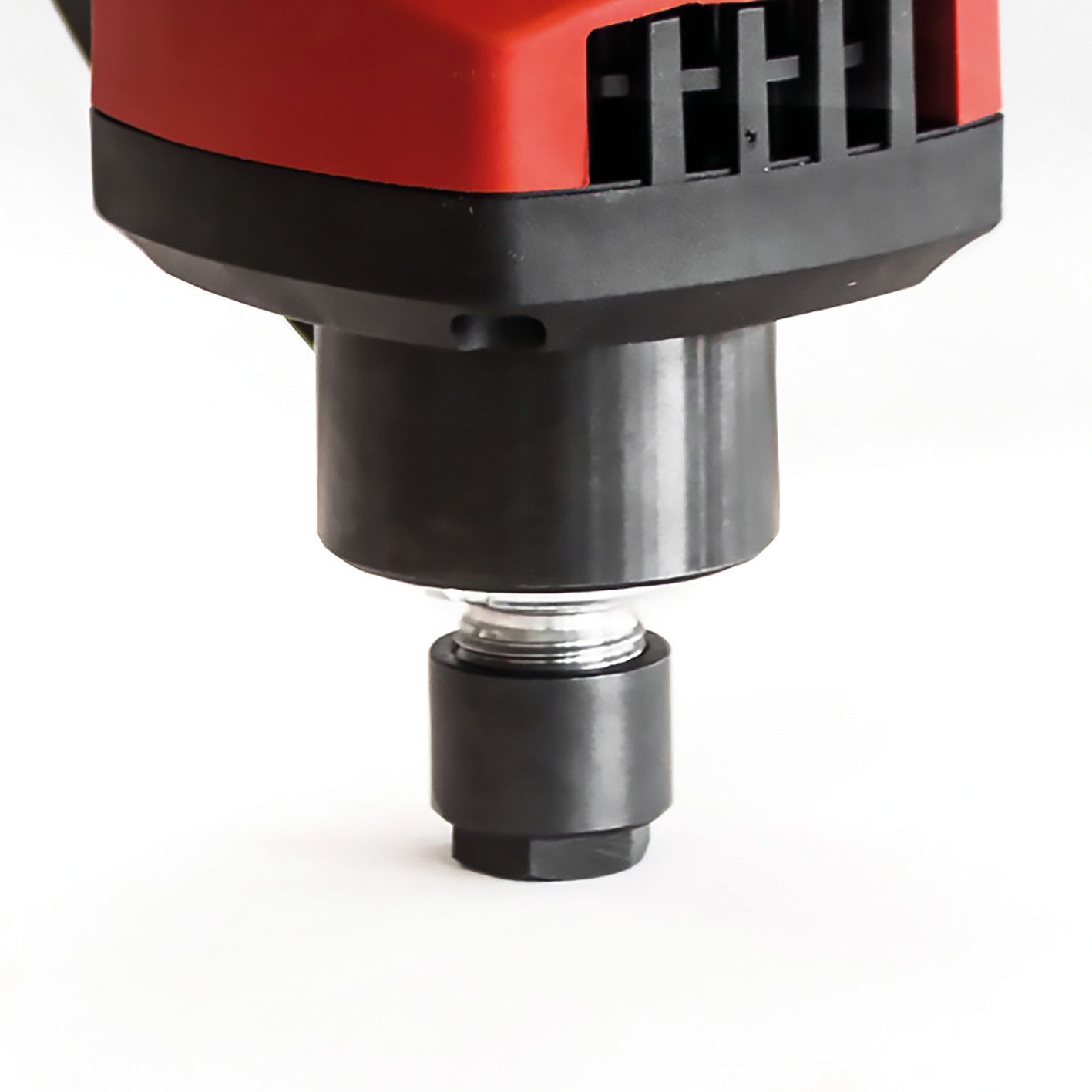

• Broche : double rangée de roulements pour absorption des efforts axiaux
• Protection broche : garniture en labyrinthe contre poussières, copeaux et particules fines

Dimensions & poids

• Dimensions (L × l × H) : 254 × 79 × 73 mm
• Poids : 1,65 kg

Fixation & intégration

• Montage : compatible colliers Ø 43 mm

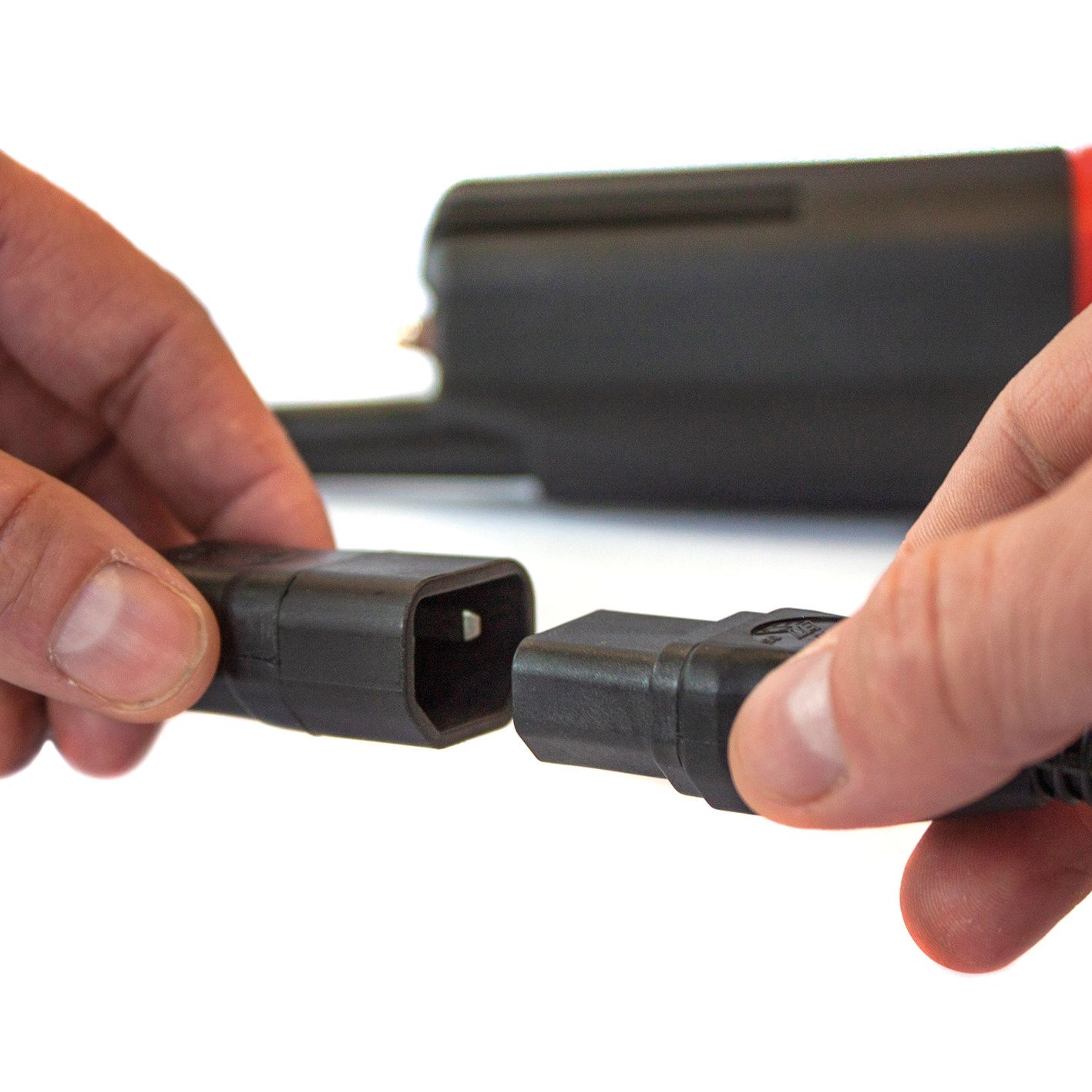

• Câble de connexion : Rapidfix pour raccordement simple et rapide au portique

Connexions & signaux

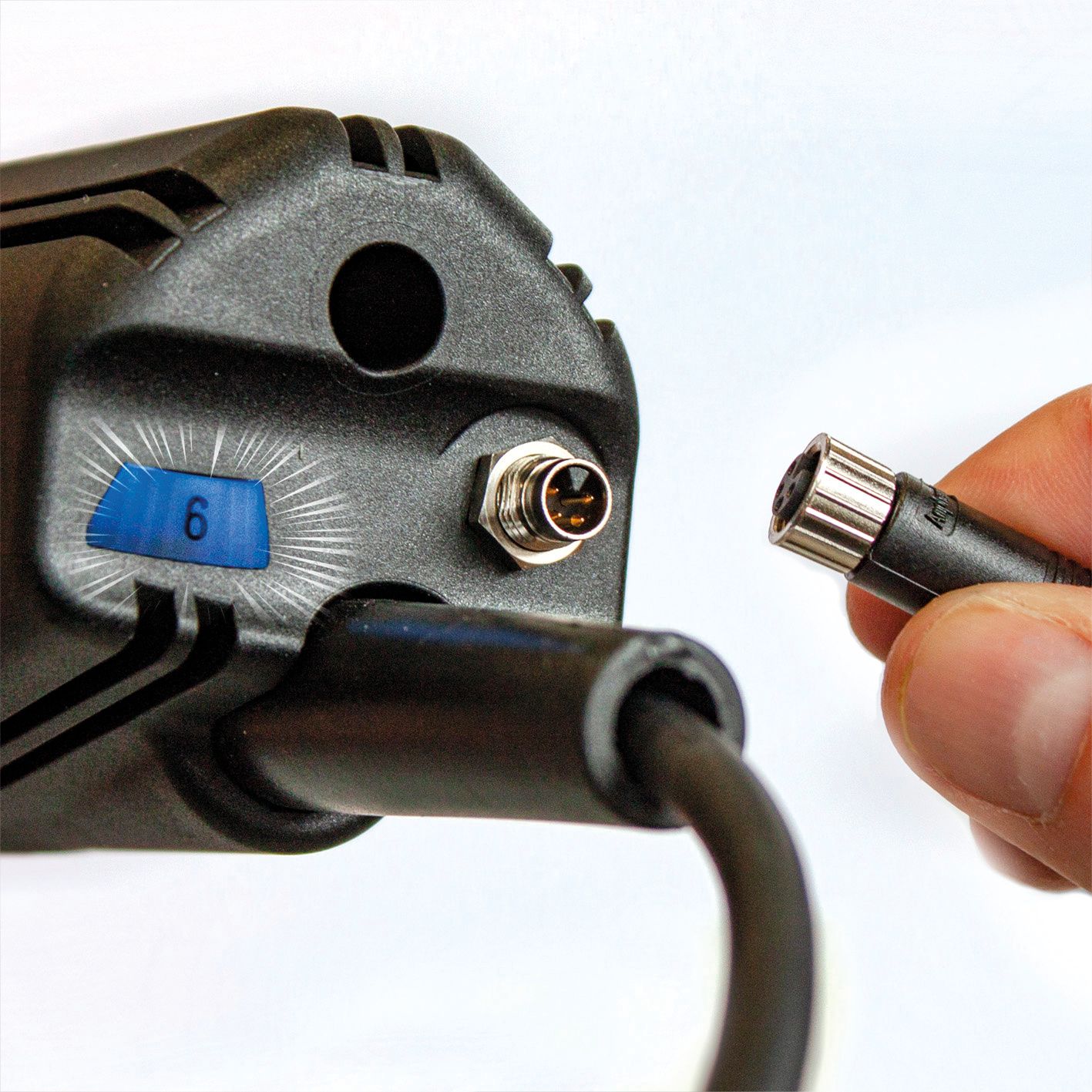

• Connexion PV : M8 / 4 pôles
• Tension d’alimentation en service PV : 8 – 56 V
• Interface Duo-In : réglage manuel ou via interface portique
• Indication d’état : voyant LED

Données acoustiques

• Niveau de pression acoustique : 71 dB(A)

Applications

• Fabrication de modèles et de moules
• Technique publicitaire et gravure
• Joaillerie et électronique
• Taillage de pierre
• Utilisation sur fraiseuses à portique, tables de découpe, supports d’affûtage et arbres flexibles
• Matériaux usinables : bois, métal, plastique, mousse, polystyrène, pierre

Avantages

• Fabrication selon les contrôles qualité les plus stricts à Oberndorf a. N.
• Chaque moteur est soumis à un rodage en cabine d’essai avant livraison, augmentant sa durabilité et sa longévité
• Excellente concentricité pour une précision maximale grâce à l’ajustage parfait des composants
• Protection durable de la broche et des roulements grâce à la garniture en labyrinthe

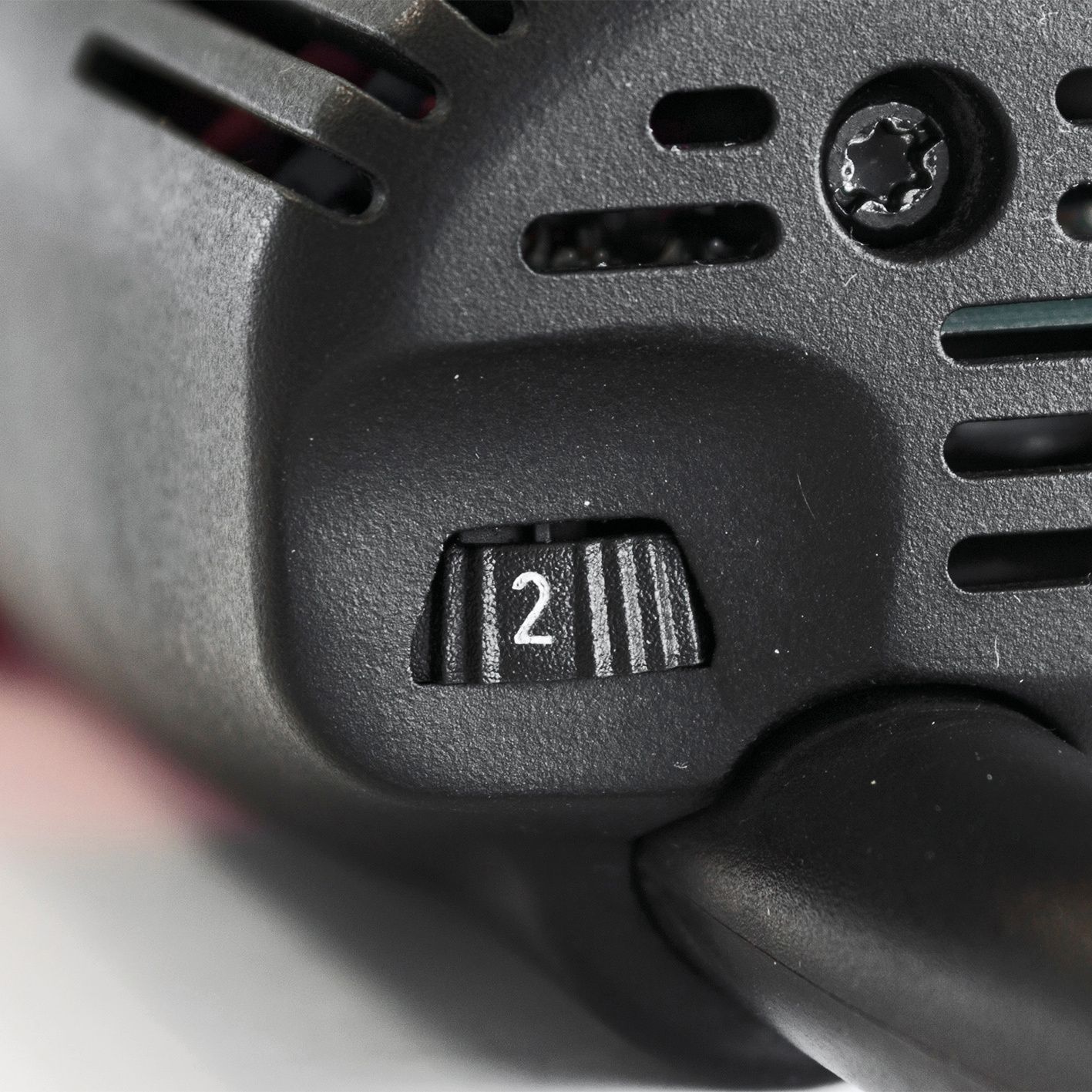

• Réglage de vitesse continu via la technologie Duo-In (manuel ou portique)
• Fonctionnement extrêmement silencieux avec seulement 71 dB(A)
