MAFELL – Moteur de fraisage – FM 1650 PV-LO

Description :

Fiche technique – Moteur de fraisage FM 1650 PV

Identification générale

Modèle : FM 1650 PV
Marque : Mafell
Type de machine : moteur de fraisage
Usage : usinage de précision, intégration sur portiques CNC et tables de découpe

Caractéristiques électriques

Puissance absorbée : 1 650 W
Type de moteur : moteur universel
Alimentation : 230 V / 50 Hz

Performances

Vitesse nominale à vide : 4 000 à 23 000 tr/min
Variation de vitesse : réglage continu sans échelonnement
Commande externe : 0 – 10 V

Fonctions électroniques :
Démarrage progressif
Vitesse constante en charge
Diminution automatique de la vitesse à vide
Protection contre la surcharge

Interface outil

Collier de serrage : 43 mm

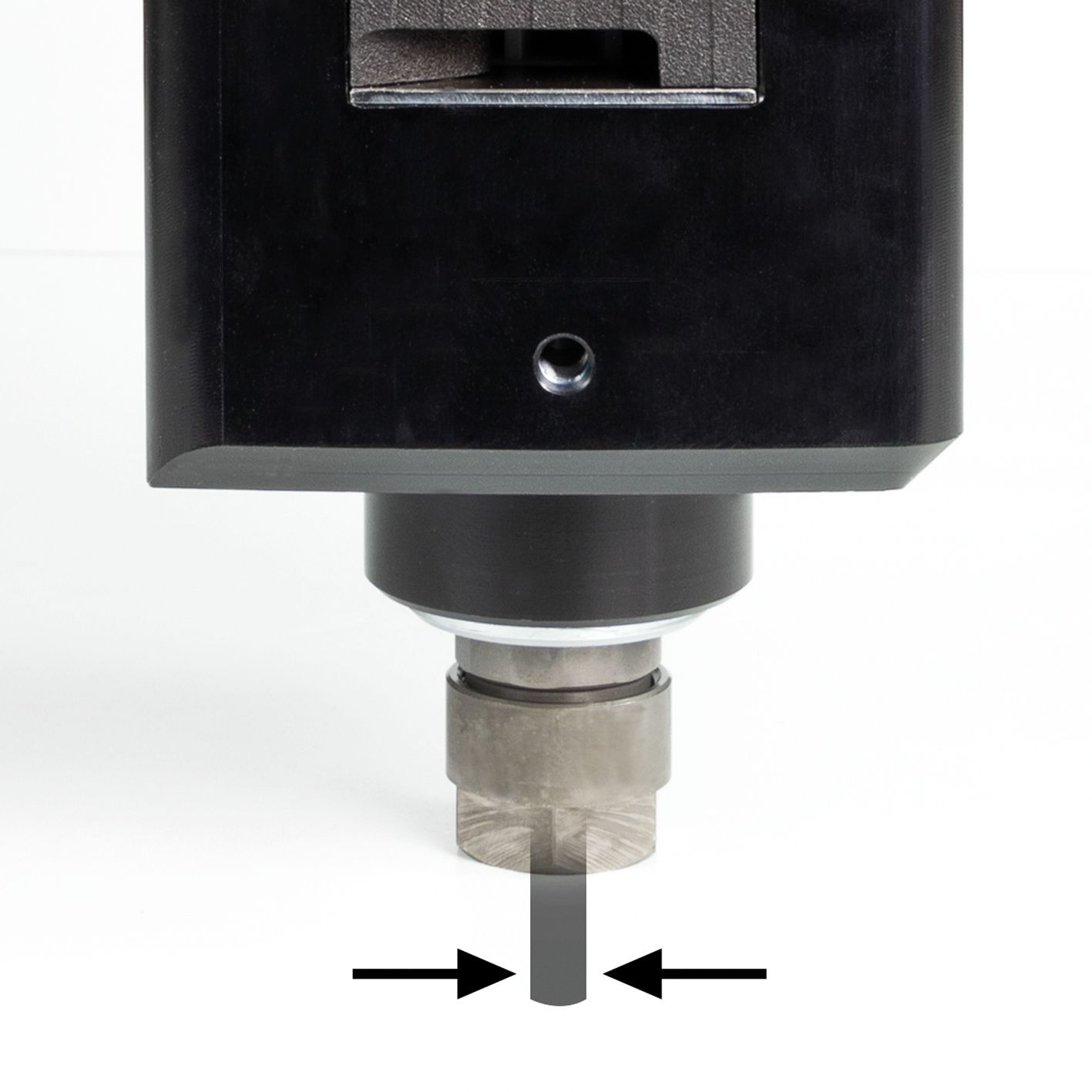

Pince de serrage : 8 mm

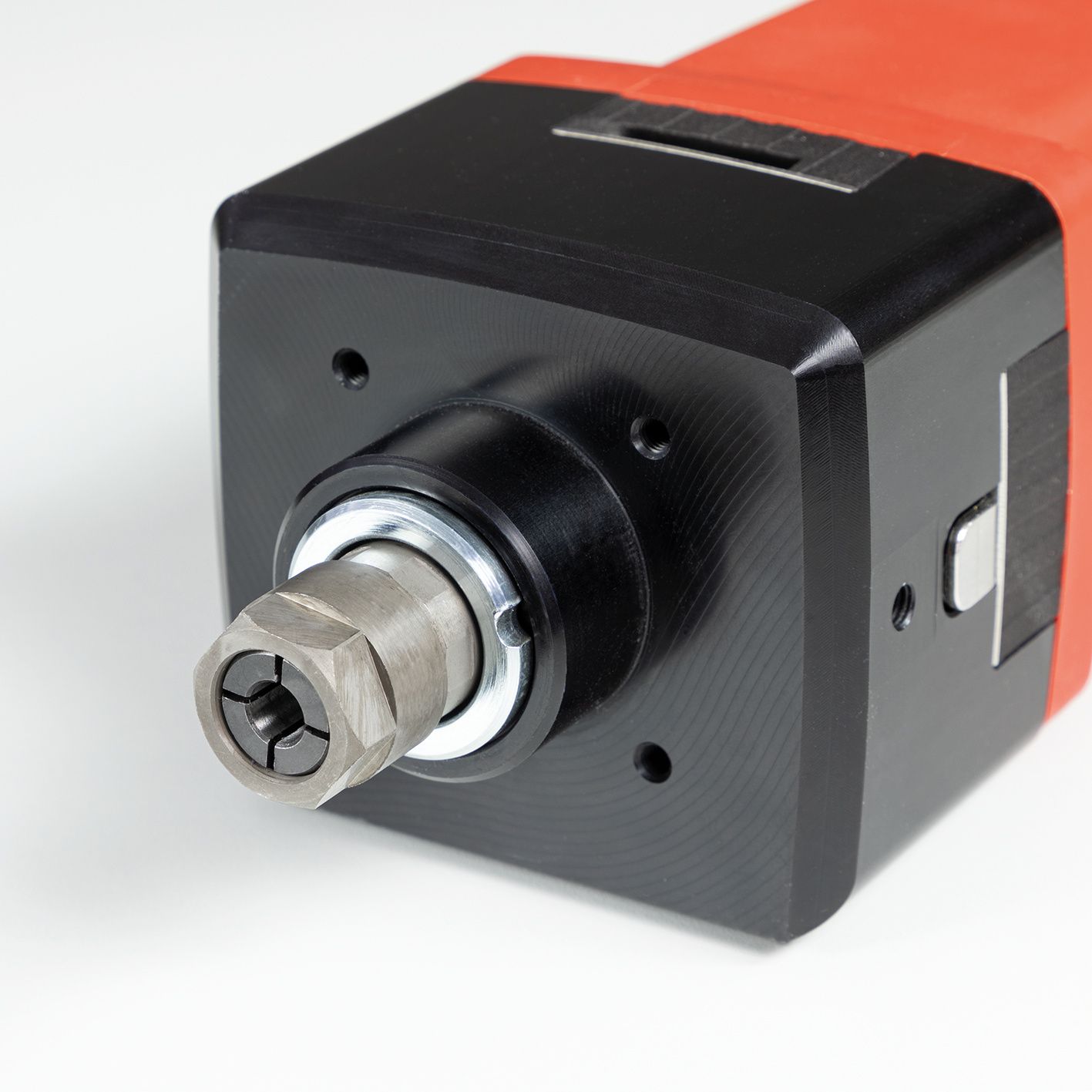

Blocage de broche :
Par bouton-poussoir
Ou par clé à fourche sur méplats de broche

Dimensions et poids

Dimensions (L × l × H) : 346 × 98 × 86 mm
Poids : 3,22 kg

Fixation et intégration

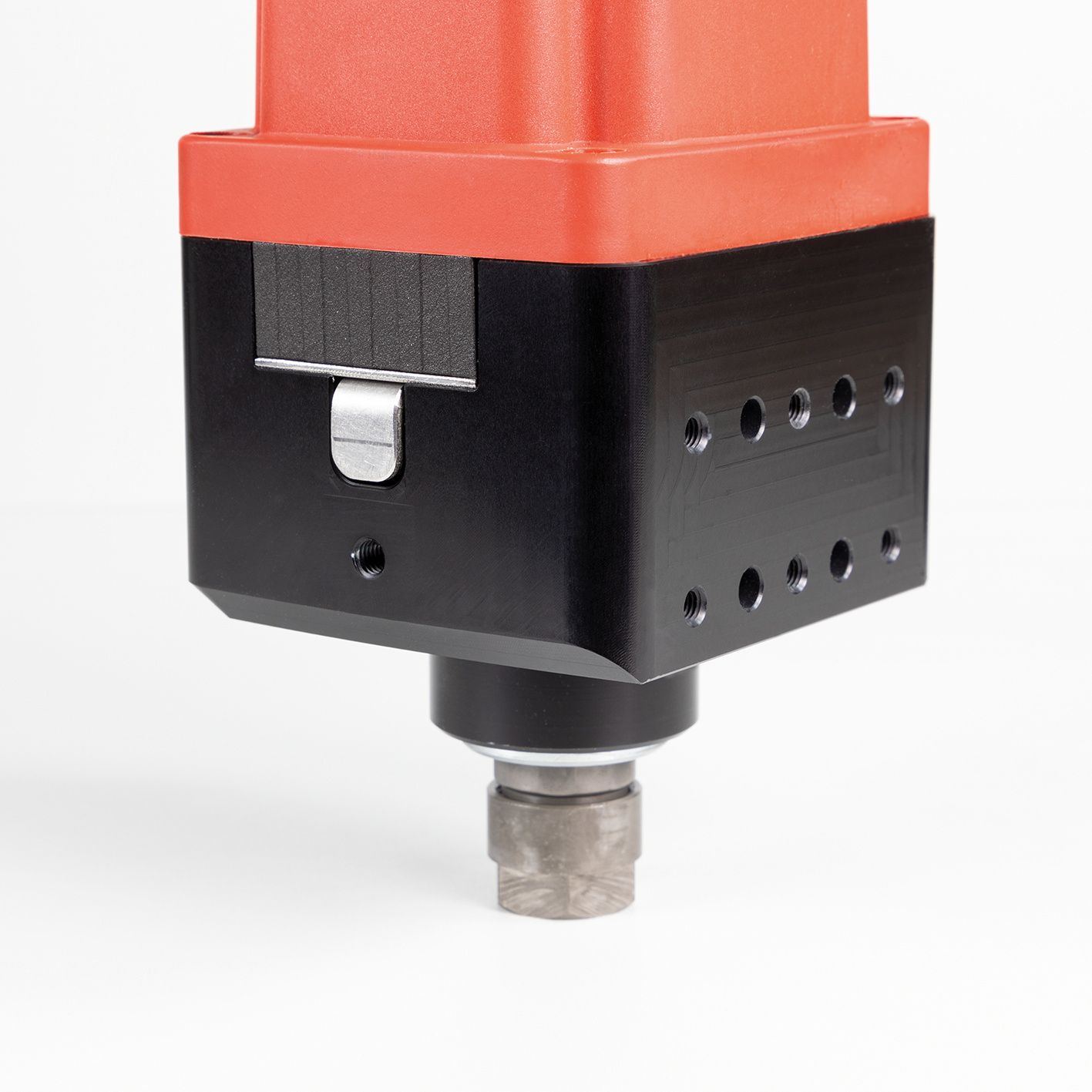

Fixation sur portique : perçage 6 × M6
Montage : vissage direct possible sur portique

Connexions et signaux

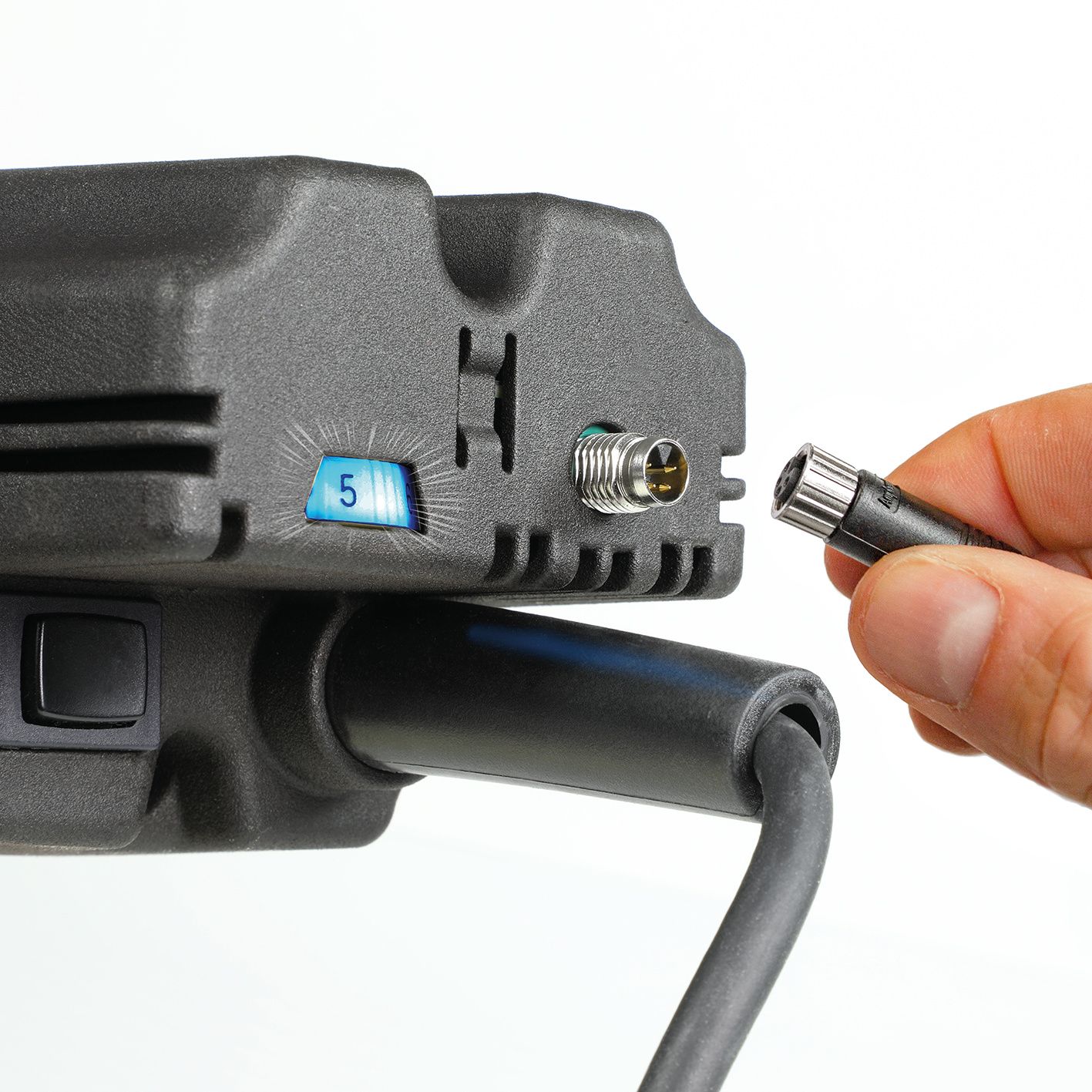

Connexion PV : M8 / 4 pôles
Tension d’alimentation en service PV : 8 – 56 V
Interface Duo-In : réglage manuel ou via portique
Indication d’état : voyant LED

Données acoustiques

Niveau de pression acoustique : 81 dB(A)

Applications

Fabrication de modèles et moules
Technique publicitaire et gravure
Joaillerie et électronique
Taillage de pierre
Fraiseuses à portique et tables de découpe
Supports d’affûtage et arbres flexibles
Moteur d’entraînement pour tables de sciage et de fraisage

Matériaux usinables : bois, métal, plastique, mousse, polystyrène, pierre

Avantages

Réglage de vitesse continu via technologie Duo-In (manuel ou portique)
Montage direct sur portique
Fabrication de haute qualité avec contrôle strict
Rodage en usine pour durabilité accrue
Très haute précision grâce à l’équilibrage du rotor et de la broche
Blocage de broche simple et sécurisé
Protection durable des roulements par garniture en labyrinthe

Résumé rapide

Type : moteur de fraisage
Puissance : 1 650 W
Vitesse : 4 000 à 23 000 tr/min
Poids : 3,22 kg
Utilisation : CNC, gravure, usinage multi-matériaux
